EU vedtog i 2014 en ny standard for elektriske kabler til solcelle (fotovoltaiske) systemer, der skal regulerer egenskaber, specifikationskrav og brugervejledning. Standard EN 50618 erstatter tidligere lokale retningslinjer og skal bidrage med en fælles og ensartet kvalitetsstandard for solcellekabler til det europæiske marked.
Den nye standard er skrappere og i overensstemmelse med forventede applikationsformål til permanent og mangeårig udendørs installation, under barske klimaforhold. Overgangsperioden til den nye standard er fra den 27.oktober 2015 til den 27.oktober 2017, hvorefter den bliver obligatorisk.
Standard EN 50618 er skrappere end den gamle norm
Denne europæiske standard gælder for røgsvage, halogenfrie, fleksible, en-leder kabler med tværbundet isolering og kappe. Primært til jævnstrøms (DC) fotovoltaiske systemer, med en nominel spænding på 1,5 kV mellem ledere og mellem leder og jord. Kablerne er egnede til anvendelse sammen med klasse II udstyr. Kablerne er konstrueret til at fungere ved en normal maksimal ledertemperatur på 90°C, og i højst 20.000 timer ved en maksimal ledertemperatur på 120°C og en maksimal omgivende temperatur på 90°C. Den forventede levetid ved normale anvendelse og korrekt installation er mindst 25 år.

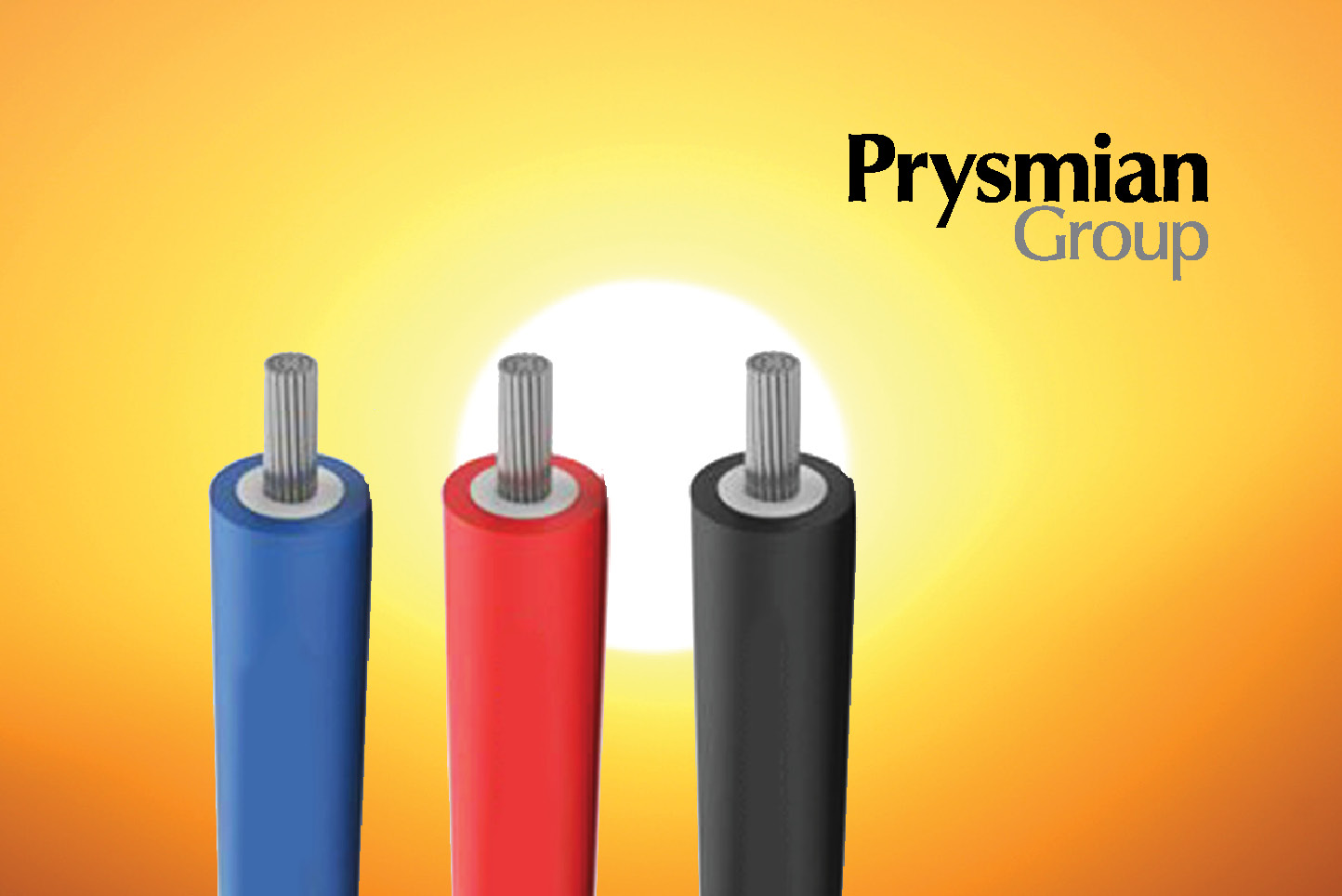

TECSUN (PV) H1Z2Z2-K 1 kV opfylder ny standard og er certificeret iht. VDE og TÜV
Prysmian Group har videreudviklet på dets TECSUN solcelle kabelprogram, der siden 2003 har inkluderet installations- kablet PV1-F. Dette er blevet forbedret for at kunne opfylde den skrappere standard EN 50618, der kræver krydsbundet isolation og kappe, højere temperaturer m.v. Bemærk, at kabeldimensionerne er ændret lidt på grund af øget kabeltykkelse. TECSUN H1Z2Z2-K opfylder allerede standard EN 50618 og er certificeret i henhold til både VDE og TÜV.
Download brochure med datablad her
Anvendelse
TECSUN (PV) H1Z2Z2-K er egnet til inden- og udendørs elinstallation i forbindelse med solcelleenergi
indenfor industri og landbrug.Det er ligeldes egnet til applikationer i eller til udstyr med beskyttet isolering (klasse 2) samt i eksplosionsfarlige områder. Kan installeres som fast, frithængende eller fleksibel applikation i kabelbakker, rør og vægge eller direkte i jord.
Tekniske data
> Driftsspænding: 1,5 kV DC og 1,0 kV AC
> Maks. spænding: 1,8 kV DC og 1,2 kV AC
> Prøvespænding: 15 kV DC og 6,5 kV AC
> Strømbelastning: EN 50618, tabel A-3
> Trækbelastning: Maks. 15 N/mm2 i drift
> Bøjeradius: EN 50565-1
Temperaturområde
> Maksimal ledertemperatur: +90°C
> Kortslutningstemperatur: +250°C 5 sek.
> Installationstemperatur: -25°C til +60°C
> Driftstemperatur: -40°C til +90°C
> Modstand mod kulde: EN 50618, tabel 2
Standard & Direktiv & Godkendelse
> Standard: DIN EN 50618
> Direktiv: CE, Opfylder LVD, RoHS, REACH
Konstruktion
> Leder: Elektrolytisk fortinnet kobber, klasse 5
> Isolering: Halogenfri og tværbundet HEPR
> Yderkappe: Halogenfri og tværbundet EVAgummi
> Kappefarve: Sort, blåt eller rødt
Materialekrav & Egenskaber
> Selvslukkende: EN 60332-1 -2, EN 50305-9
> Halogenfri: EN 50525-1, Annex B
> Lav toxicitet: EN 50305 (ITC<3)
> Røgsvag: EN 61034-2 (LT > 70%)
> Oliebestandig: VDE0473-811-404 EN 60811-404
> Vejrbestandig: EN 50618, Annex E, tabel 2
> UV bestandig: EN 50289-4-17, Metode A
> Ozone bestandig: DIN EN 50396, Type B
> Vand absorbering: DIN EN 60811-402
> Syre- & basetest: EN 50618, Annex B
> Ammoniak modstand: 30 dags test
> Fugtig varmetest: EN 50618 tabel 2
> Slidstyrke: DIN ISO 4649
> Tryktest ved høje temperatur: <50% iht. EN 60811-508
